Typowa płyta indukcyjna 60 cm ma moc maksymalną ok. 7,4 kW. Na jednej fazie 230 V to 7400 W / 230 V ≈ 32 A, dwa razy więcej niż typowy obwód gniazd na B16. Dlatego o przewodzie i zabezpieczeniu decyduje się przed tynkowaniem kuchni. Wymiana przewodu w ścianie po fakcie oznacza kucie.
Ten poradnik łączy dwie rzeczy, które często się myli:
- przewód przyłączeniowy płyty — giętki kabel od płyty do puszki, opisany w instrukcji producenta,
- przewód w ścianie — stała instalacja od rozdzielnicy do puszki. Dobiera się go do zabezpieczenia według obciążalności długotrwałej, jak w naszej tabeli obciążalności przewodów.
Zanim zaczniesz: płytę podłącza elektryk z uprawnieniami. Wymagają tego instrukcje producentów („authorised expert”), a błędne podłączenie potrafi uszkodzić płytę już przy pierwszym włączeniu.
Skąd się bierze 7,4 kW i 32 A
Płyta indukcyjna ma najczęściej dwie połówki (np. lewa i prawa strona), każda zasilana z 230 V i pobierająca do ok. 3,7 kW (≈ 16 A). W instrukcjach znajdziesz kilka sposobów podłączenia:
| Podłączenie | Oznaczenie w instrukcji | Prąd na fazę przy 7,4 kW | Kiedy |
|---|---|---|---|
| 1 faza | 1N~ 220–240 V | 32 A | mieszkanie z przyłączem jednofazowym, gdy instalacja to uniesie |
| 2 fazy | 2N~ 380–415 V | 2 × 16 A | dom lub mieszkanie z przyłączem trójfazowym |
| 3 fazy | 3N~ (tylko wybrane modele) | wg instrukcji, np. 3 × 16 A | płyty z trzema torami zasilania, zwykle większe niż 60 cm |
W podłączeniu dwufazowym każda połówka płyty dostaje 230 V między fazą a neutralnym. Między dwiema fazami jest 400 V, ale żadna strefa nie jest zasilana napięciem międzyfazowym. Producent opisuje, które zaciski mostkuje się w danym wariancie. Pomyłka w mostkach może zniszczyć części płyty — instrukcje ostrzegają, że gwarancja nie obejmuje takich uszkodzeń.
Co mówią instrukcje producentów
Przykład 1 — instrukcja płyt indukcyjnych Gorenje (tabela „Number and cross section of power cord wires”):
| Ustawienie ogranicznika | Podłączenie | Przewód przyłączeniowy |
|---|---|---|
| 1 × 32 A | 1 faza + N | H05VV-F 3 × 4,0 mm² |
| 1 × 16 A … 1 × 25 A | 1 faza + N | H05VV-F 3 × 4,0 mm² |
| 2 × 16 A | 2 fazy + N | H05VV-F 4 × 1,5 mm² (w części modeli H05V2V2-F 4 × 2,5 mm²) |
| 3 × 16 A | 3 fazy + N (wybrane modele) | H05V2V2-F 5 × 1,5 mm² |
| 1 × 48 A | 1 faza + N (największe modele) | H05V2V2-F 3 × 6,0 mm² |
Instrukcja dodaje, że do pełnej mocy przy jednej fazie potrzebne jest zabezpieczenie 32 A (w największych modelach 48 A), a przy dwóch fazach — dwa po 16 A. Ogranicznik prądu w płycie (parametr ustawiany przez instalatora) musi być ustawiony na wartość równą lub niższą od zabezpieczenia instalacji. Niższe ustawienie oznacza mniejszą moc płyty.
Przykład 2 — instrukcja płyty indukcyjnej HI6401BSC (dokumentacja z grupy Gorenje):
- 1 faza: zabezpieczenie co najmniej 32 A, przekrój żył przewodu przyłączeniowego co najmniej 4 mm²,
- 2 fazy + N: dwa zabezpieczenia co najmniej 16 A, przekrój żył co najmniej 1,5 mm²,
- przewód H05VV-F lub H05V2V2-F z żyłą ochronną żółto-zieloną, średnica zewnętrzna co najmniej 8 mm,
- w instalacji musi być urządzenie odłączające wszystkie bieguny z przerwą styków co najmniej 3 mm,
- jeśli instalacja nie pozwala na zabezpieczenie 32 A, moc płyty trzeba odpowiednio zmniejszyć lub ograniczyć.
Wartości z instrukcji dotyczą krótkiego przewodu giętkiego od płyty do puszki. Nie przenoś ich automatycznie na przewód w ścianie — tam warunki chłodzenia są gorsze, a długość większa.
Przewód w ścianie: dobór do zabezpieczenia
Reguła nadrzędna: IB ≤ In ≤ Iz, czyli prąd obwodu ≤ prąd zabezpieczenia ≤ obciążalność przewodu. Według naszej tabeli (Cu, PVC, 30°C, PN-IEC 60364-5-523) obciążalność pod tynkiem wynosi:
| Przekrój Cu | Obwód 1-fazowy pod tynkiem | Obwód 3-fazowy pod tynkiem | Para z tabeli |
|---|---|---|---|
| 2,5 mm² | 24 A | 21 A | B16 |
| 4 mm² | 32 A | 28 A | B25 |
| 6 mm² | 41 A | 36 A | B32 |

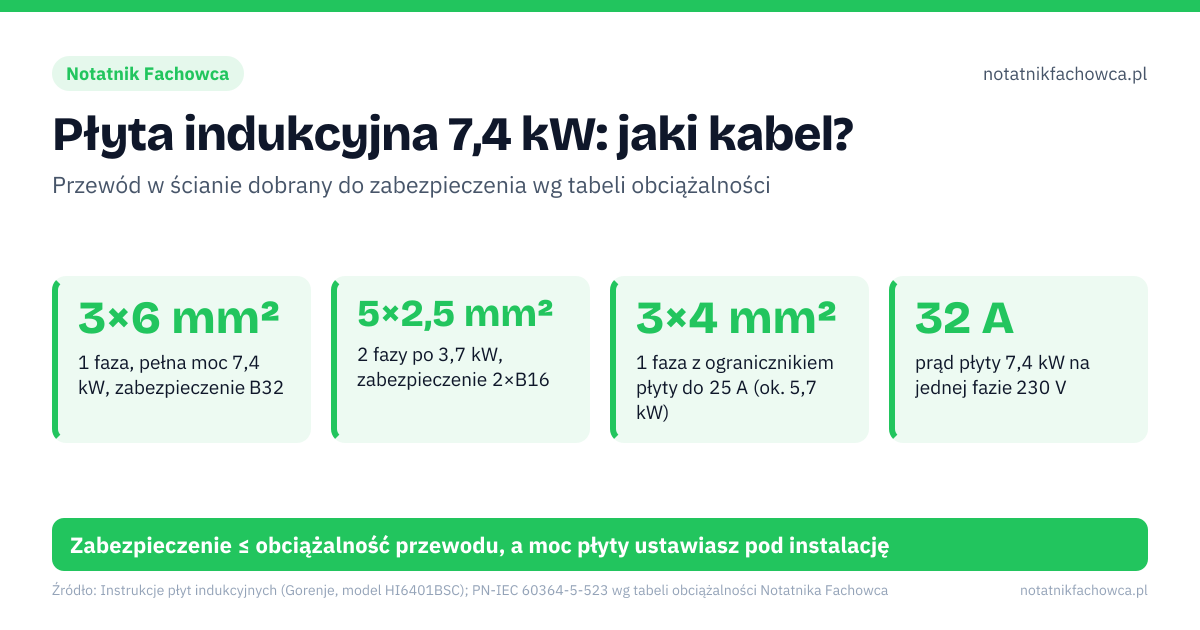

Warianty dla płyty indukcyjnej
| Wariant | Zabezpieczenie | Przewód w ścianie | Moc płyty |
|---|---|---|---|
| 1 faza, pełna moc | B32 | 3 × 6 mm² | do 7,4 kW |
| 1 faza z ogranicznikiem 25 A | B25 | 3 × 4 mm² | do ok. 5,7 kW |
| 1 faza z ogranicznikiem 16 A | B16 | 3 × 2,5 mm² | do ok. 3,7 kW |
| 2 fazy + N | 2 × B16 (aparat wielobiegunowy) | 5 × 2,5 mm² (lub 4 × 2,5 mm²) | do 7,4 kW |
| 3 fazy + N (gdy płyta to przewiduje) | 3 × B16 | 5 × 2,5 mm² | wg instrukcji |
Dlaczego przy B32 jednofazowo 6 mm², a nie 4 mm²? Bo 4 mm² ma pod tynkiem obciążalność 32 A, czyli dokładnie tyle co zabezpieczenie, bez żadnego zapasu. Każdy czynnik redukcyjny (kilka przewodów w jednej bruździe, ułożenie w izolacji termicznej, wyższa temperatura otoczenia) obniża Iz poniżej 32 A. Wtedy warunek przestaje być spełniony. Z 6 mm² (41 A) zapas zostaje.
Przy dwóch fazach prowadź 5 × 2,5 mm², nawet jeśli płyta potrzebuje tylko czterech żył. Piąta żyła pozwoli kiedyś podłączyć płytę trójfazową bez kucia. Do tego aparat 2- lub 3-biegunowy, tak aby jeden ruch dźwigni wyłączał wszystkie fazy płyty.
Przy długim obwodzie (np. kuchnia w aneksie daleko od rozdzielnicy) sprawdź też spadek napięcia w kalkulatorze spadku napięcia. Przekrój dobierzesz w kalkulatorze przekroju przewodu.
Wyłącznik różnicowoprądowy
Czy obwód płyty ma przechodzić przez wyłącznik różnicowoprądowy, rozstrzyga projekt instalacji. Norma PN-HD 60364-4-41 (wydanie z 2009 r., pkt 411.3.3) wymaga ochrony uzupełniającej RCD 30 mA m.in. w obwodach gniazd wtyczkowych ogólnego przeznaczenia do 20 A użytkowanych przez laików (zakres w aktualnym wydaniu sprawdź u projektanta). Płyta podłączona na stałe gniazdem nie jest, więc o RCD w jej obwodzie decyduje projekt. Zapytaj projektanta lub elektryka, jak jest w Twojej instalacji, i przeczytaj w instrukcji płyty, czy producent stawia tu wymagania.
Najpierw sprawdź przyłącze i ogranicznik mocy
Płyta 7,4 kW na jednej fazie przy zabezpieczeniu przedlicznikowym jednofazowym 25 A to przepis na wyłączanie prądu w całym mieszkaniu. Zanim zaplanujesz obwód:
- Sprawdź zabezpieczenie przedlicznikowe i liczbę faz w złączu — pomoże kalkulator ogranicznika mocy.
- Policz, co działa w kuchni jednocześnie: płyta, piekarnik, czajnik, zmywarka. Pomoże kalkulator mocy instalacji.
- Jeśli przyłącze jest za słabe — ogranicz moc płyty (ustawienie w menu serwisowym, robi instalator) albo wystąp do operatora o zwiększenie mocy.
Kolory żył przy podłączeniu (brązowy, czarny, szary — fazy; niebieski — N; żółto-zielony — PE) opisuje ściąga kolory przewodów. Wysokość puszki pod płytę znajdziesz w ściądze wysokości montażu gniazdek.

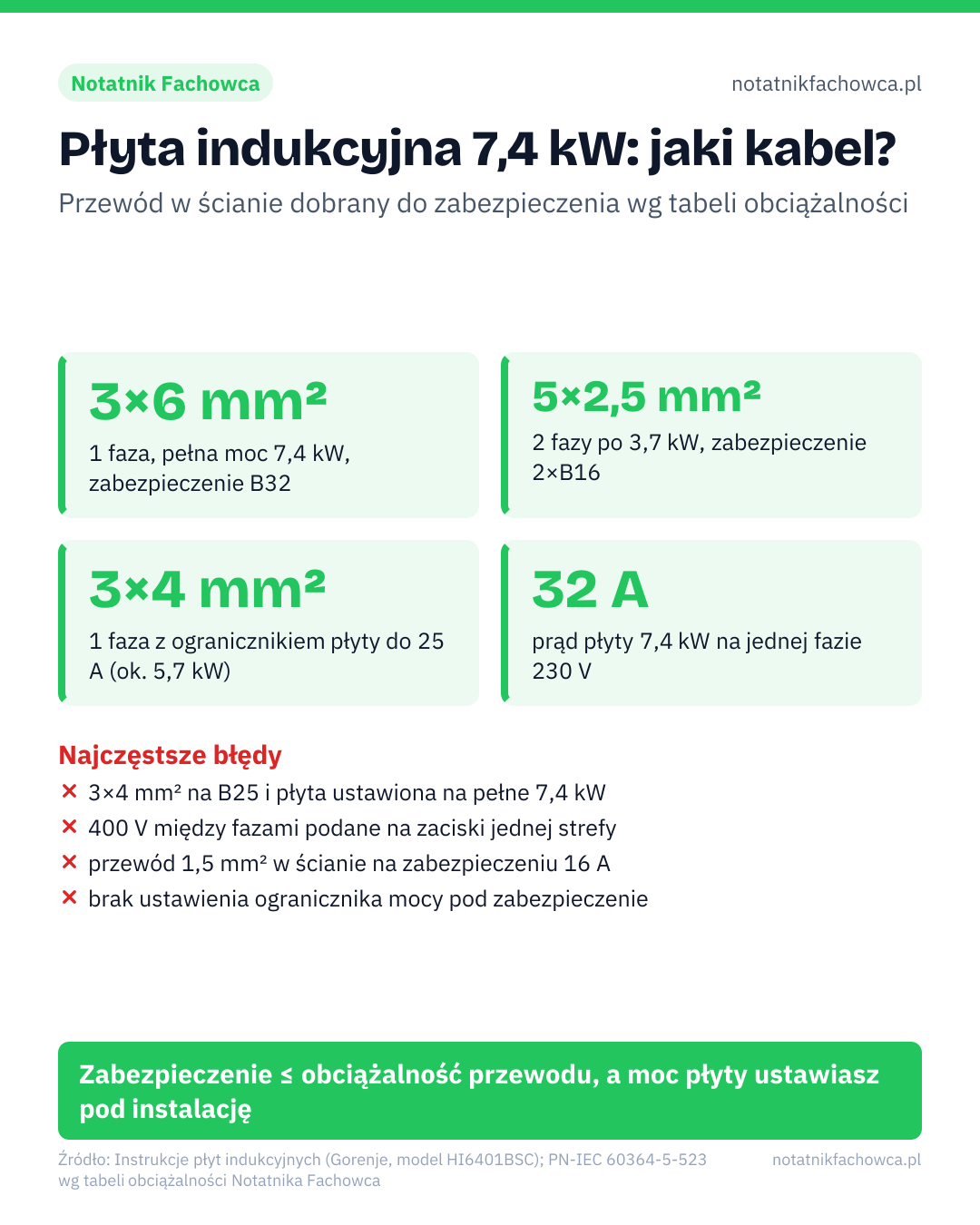

Najczęstsze błędy
- 3 × 4 mm² na B25, a płyta ustawiona na 7,4 kW — przy gotowaniu na wszystkich polach zabezpieczenie wyłącza obwód. Rozwiązanie: ogranicznik płyty ustawiony na 25 A.
- Pomyłka w mostkach zacisków przy podłączeniu dwufazowym — strefa dostaje 400 V zamiast 230 V. Instrukcje ostrzegają, że błędne podłączenie może zniszczyć części urządzenia.
- Przewód przyłączeniowy z instrukcji (4 × 1,5 mm²) poprowadzony w ścianie na zabezpieczeniach 16 A. Według naszej tabeli 1,5 mm² pod tynkiem to 17,5 A (1 faza) i 15,5 A (3 fazy), więc w obwodzie 3-fazowym nie spełnia warunku In ≤ Iz. W ścianie daj 2,5 mm².
- Źle zaciśnięte żyły giętkie w zaciskach płyty — instrukcja HI6401BSC zaleca tulejki (końcówki) na żyłach przewodu przyłączeniowego.
- Brak aparatu odłączającego wszystkie bieguny — instrukcje go wymagają.
Najczęstsze pytania
Jaki przewód do płyty indukcyjnej na jedną fazę?
Przy pełnej mocy 7,4 kW i zabezpieczeniu B32 — w ścianie 3 × 6 mm² Cu (zgodnie z parami z naszej tabeli obciążalności). Przewód przyłączeniowy samej płyty według instrukcji: co najmniej 3 × 4 mm² H05VV-F. Jeśli zostajesz przy 3 × 4 mm² i B25, ustaw ogranicznik płyty na 25 A — moc spadnie do ok. 5,7 kW.
Jaki bezpiecznik do płyty indukcyjnej na dwie fazy?
2 × B16, najlepiej jako aparat wielobiegunowy (wyłączenie wszystkich faz naraz), i przewód 5 × 2,5 mm² w ścianie. Każda faza zasila jedną połówkę płyty do ok. 3,7 kW.
Czy płytę indukcyjną można podłączyć do gniazdka?
Instrukcje opisują podłączenie na stałe do puszki z rozłącznikiem wszystkich biegunów. Płyty o mocy 7,4 kW nie zasilisz ze zwykłego gniazda 16 A (to maks. ok. 3,7 kW). Jeśli Twój model ma fabryczny przewód z wtyczką, obowiązuje to, co napisano w jego instrukcji.
Czy przewód 4 × 1,5 mm² z instrukcji wystarczy?
Do przewodu przyłączeniowego płyty — tak, jeśli tak podaje instrukcja Twojego modelu. W stałej instalacji w ścianie na zabezpieczeniach 16 A stosuj 2,5 mm².
Źródła
- Gorenje — instrukcja obsługi płyt indukcyjnych, tabela przewodów przyłączeniowych i ograniczników
- Płyta indukcyjna HI6401BSC — Instructions for use, rozdz. „Connecting the appliance”
- Obciążalność przewodów — tabela A (Notatnik Fachowca) — wartości Iz wg PN-IEC 60364-5-523 i pary przekrój–zabezpieczenie.
- Inżynier Budownictwa — Podstawy doboru wyłączników różnicowoprądowych, cz. II — zakres ochrony uzupełniającej wg PN-HD 60364-4-41.
