Wyłącznik różnicowoprądowy (RCD, potocznie „różnicówka”) porównuje prąd, który wpływa do obwodu przewodem fazowym, z prądem, który wraca przewodem neutralnym. Jeżeli część prądu ucieka inną drogą, np. przez uszkodzoną izolację do przewodu ochronnego albo przez człowieka do ziemi, pojawia się różnica i wyłącznik rozłącza obwód. Zwykły wyłącznik nadprądowy („eska”) tego nie widzi, bo reaguje dopiero na przeciążenie albo zwarcie.
Poniżej: czym różnią się typy AC, A, F i B, który wybrać pod pompę ciepła, falownik fotowoltaiki i ładowarkę samochodu, gdzie norma wymaga ochrony 30 mA, co ile wciskać TEST i jak samemu ustalić, który obwód wybija różnicówkę.
Zanim zaczniesz: wymianę i dobór zabezpieczeń w rozdzielnicy wykonuje elektryk z uprawnieniami, a skuteczność ochrony potwierdzają pomiary. Sam możesz bezpiecznie przełączać wyłączniki i odłączać odbiorniki z gniazd.

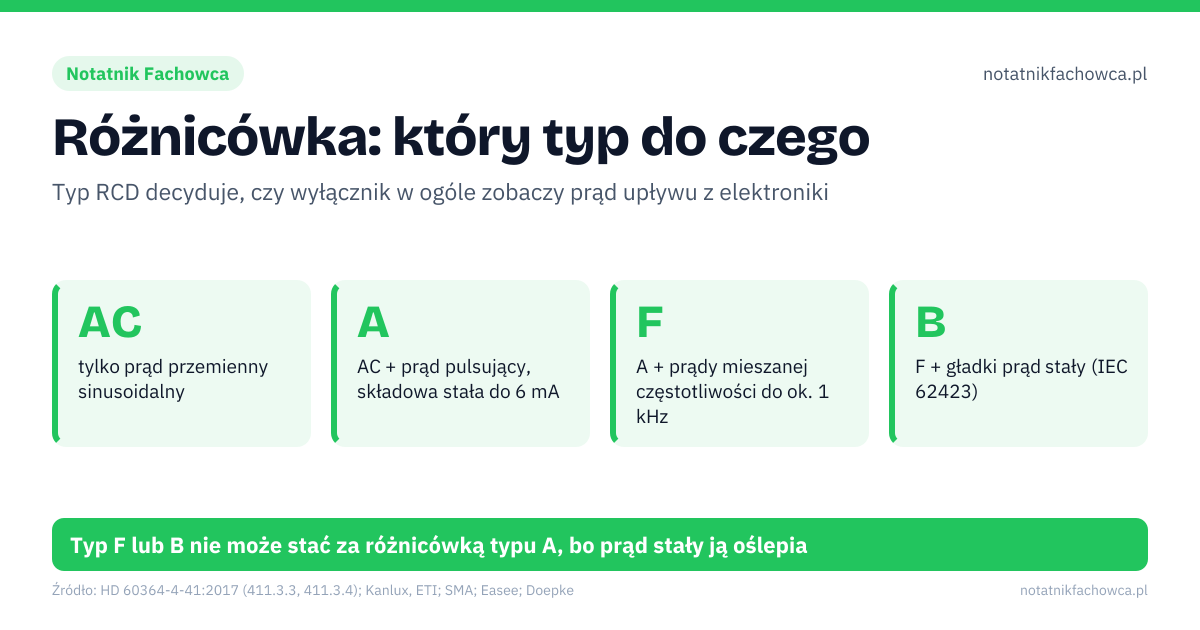

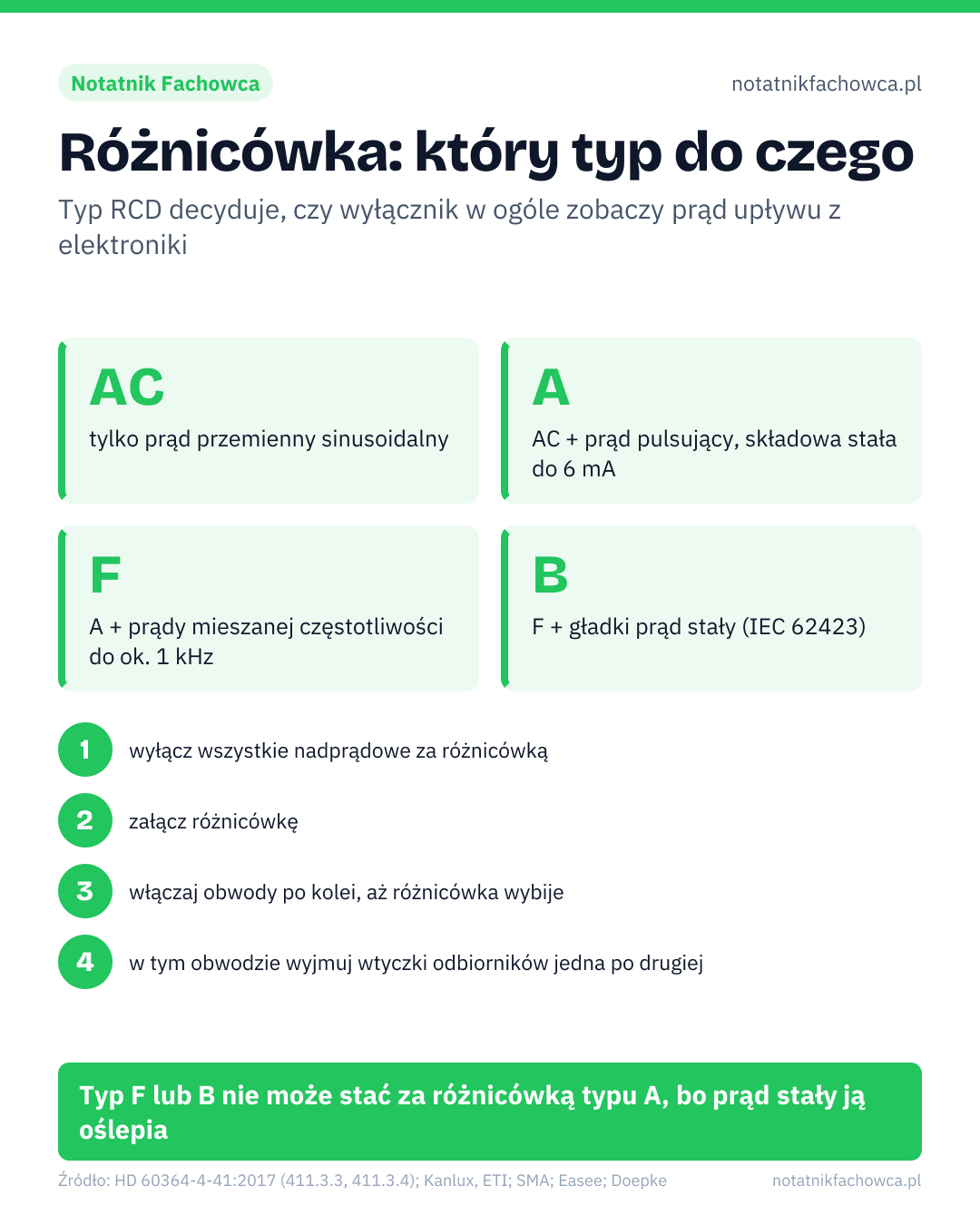

Typy AC, A, F i B – co wykrywają
Typ wyłącznika określa, jaki kształt prądu upływu urządzenie potrafi wykryć. Nowoczesne odbiorniki z elektroniką (zasilacze impulsowe, falowniki, prostowniki) przy uszkodzeniu izolacji wytwarzają prądy, które nie są czystą sinusoidą. Wyłącznik, który ich nie rozpoznaje, może w takiej sytuacji nie zadziałać.
| Typ | Co wykrywa | Przykładowe odbiorniki (wg materiałów producentów) |
|---|---|---|
| AC | tylko prąd przemienny sinusoidalny | grzejniki oporowe, czajnik, oświetlenie tradycyjne |
| A | jak AC + prąd pulsujący stały, ze składową stałą do 6 mA | pralki, zmywarki, komputery, telewizory, zasilacze impulsowe, płyty indukcyjne |
| F | jak A + prądy o mieszanych częstotliwościach (do ok. 1 kHz) i krótkotrwałe składowe stałe | instalacje z elektroniką i falownikami jednofazowymi |
| B | jak F + gładki prąd stały; prądy sinusoidalne do 1 kHz wg IEC 62423 | falowniki i napędy trójfazowe, część pomp ciepła i ładowarek |
Podział typów AC/A/F/B i przykłady zastosowań podajemy za kartą katalogową Kanlux (typ F) i artykułem ETI Polam w „elektro.info” (typy AC i A). Typy F i B opisuje norma IEC 62423. ETI zwraca uwagę, że w Niemczech i Austrii typu AC nie stosuje się już w nowych instalacjach domowych, a sam producent rekomenduje typ A tam, gdzie pracuje elektronika mocy: pompy ciepła, fotowoltaika, ładowanie EV.
Z oznaczeń na obudowie: typ AC to symbol jednej sinusoidy, typ A dodaje symbol połówek sinusoidy, a F i B mają opisane litery. Jeśli nie wiesz, co masz w rozdzielnicy, zrób zdjęcie aparatu i zapytaj elektryka.
Kolejność ma znaczenie
Wyłącznika typu F lub B nie montuje się za wyłącznikiem typu A (szeregowo). Gładki prąd stały, który typ B ma wykryć, może „oślepić” stojącą przed nim różnicówkę typu A. Wtedy przy uszkodzeniu nie zadziała żadna z nich. Zwraca na to uwagę m.in. Doepke, producent wyłączników typu B, w poradniku dla instalatorów pomp ciepła. Obwód z typem B prowadzi się więc zwykle osobno, bezpośrednio od rozdzielnicy głównej.
Który typ do pompy ciepła, falownika PV i ładowarki EV
Nie ma jednej reguły dla wszystkich urządzeń. Rozstrzyga instrukcja montażu konkretnego modelu, a za nią projekt instalacji. Poniżej to, co znaleźliśmy w dokumentach producentów.
| Urządzenie | Co mówią producenci | Wniosek |
|---|---|---|
| Falownik fotowoltaiczny | SMA w deklaracji producenta (2020) podaje listę falowników zgodnych z RCD typu A: z racji budowy nie mogą one wprowadzać do sieci prądu stałego upływu. Dla części modeli podaje minimalny znamionowy prąd różnicowy 30 mA, dla innych modeli w instrukcjach wyższy. | typ A zwykle wystarcza, jeśli producent to deklaruje; wartość IΔn sprawdź w instrukcji modelu |
| Ładowarka EV (wallbox) | IEC 60364-7-722 dopuszcza RCD typu A razem z urządzeniem wykrywającym prąd stały 6 mA (RDC-DD wg IEC 62955) albo RCD typu B. Easee deklaruje, że Charge Max ma wbudowany RCD typu A i RDC-DD, który odłącza zasilanie przy prądzie stałym powyżej 6 mA. | jeśli wallbox ma wbudowany RDC-DD, w rozdzielnicy wystarcza typ A; jeśli nie ma, potrzebny jest typ B |
| Pompa ciepła z falownikiem | Brytyjski poradnik Doepke (2025): pompy z falownikiem mogą wytwarzać prądy upływu powyżej 1 kHz. Wyłącznik typu B zgodny tylko z minimum IEC 62423 (do 1 kHz) może wtedy wybijać bez powodu albo zostać „oślepiony”. Typ F wystarcza tylko przy gładkim prądzie stałym poniżej 10 mA. | typ wskazuje instrukcja pompy; często F albo B, czasem B o rozszerzonym paśmie (oznaczany B+) |
Typ AC przy tych urządzeniach się nie sprawdza: nie wykrywa prądów pulsujących i stałych, które generuje elektronika mocy.
Rodzaje pomp, koszty i dotacje opisujemy w poradniku o pompach ciepła.
Gdzie wymagana jest ochrona 30 mA
Wyłącznik o prądzie różnicowym do 30 mA pełni rolę ochrony uzupełniającej: ma zadziałać także wtedy, gdy człowiek dotknie części pod napięciem. Wymagania zawiera norma PN-HD 60364-4-41. W wydaniu z 2017 r. (HD 60364-4-41:2017) są to:
- pkt 411.3.3: gniazda wtyczkowe prądu przemiennego o prądzie znamionowym do 32 A, które mogą być używane przez osoby niewykwalifikowane i są przeznaczone do powszechnego użytku, oraz urządzenia ruchome do użytku na zewnątrz do 32 A. W wydaniu z 2009 r. próg dla gniazd wynosił 20 A;
- pkt 411.3.4 (nowy w 2017 r.): w lokalach przeznaczonych dla jednego gospodarstwa domowego, w układach TN i TT, obwody odbiorcze zasilające oprawy oświetleniowe.
Do tego dochodzą osobne arkusze normy dla pomieszczeń szczególnych, m.in. łazienek. Strefy, stopnie IP i ochronę RCD w łazience opisujemy w artykule klasy IP i strefy w łazience.
Stan prawny na październik 2026 r.: Polska Norma nie jest obowiązkowa sama z siebie. Wiąże, gdy przywołuje ją przepis. Przez lata robiły to warunki techniczne dla budynków, które obowiązywały do 19 września 2026 r. Nowe jeszcze nie zostały opublikowane (szerzej w tekście o układach sieci TN-C, TN-S, TN-C-S i TT). Które wydanie normy stosuje się w Twoim projekcie, ustala projektant.
Obwody zasilane na stałe, takie jak płyta indukcyjna czy pompa ciepła, nie są gniazdami. O tym, czy mają być za RCD i za jakim, decyduje projekt i instrukcja urządzenia. Przy płycie piszemy o tym w artykule kabel do płyty indukcyjnej – przekrój i zabezpieczenie.
Układ TN-C: różnicówka nie zadziała
RCD można stosować we wszystkich układach z wyjątkiem TN-C po stronie odbiorów. Gdy przewód neutralny i ochronny to jeden przewód PEN, wyłącznik nie ma czego porównać. W starej instalacji dwużyłowej najpierw trzeba rozdzielić PEN na N i PE. Szczegóły i rysunki znajdziesz w artykule o układach sieci.
RCCB i RCBO – czym się różnią
| Oznaczenie | Co to jest | Norma wyrobu |
|---|---|---|
| RCCB | sam wyłącznik różnicowoprądowy, bez zabezpieczenia nadprądowego. Za nim muszą stać wyłączniki nadprądowe. | PN-EN 61008-1 |
| RCBO | wyłącznik różnicowoprądowy z członem nadprądowym w jednym aparacie: chroni przed upływem, przeciążeniem i zwarciem | PN-EN 61009-1 |
Klasyczny układ to jedna lub dwie różnicówki RCCB dla grupy obwodów. Wada: upływ w jednym obwodzie wyłącza wszystkie obwody za tą różnicówką, np. lodówkę razem z gniazdami w garażu. RCBO na każdy obwód rozwiązuje ten problem, bo wybija tylko obwód z usterką. Przy okazji łatwo wtedy wskazać winowajcę. Kosztem jest cena i miejsce w rozdzielnicy. Przy RCBO też obowiązują zasady doboru typu (AC/A/F/B) opisane wyżej.
Przycisk TEST – co ile
Przycisk TEST wywołuje sztuczny prąd różnicowy wewnątrz aparatu i sprawdza, czy mechanizm wyłącznika działa. Nie mierzy czasu ani prądu zadziałania. To robi elektryk miernikiem przy pomiarach okresowych instalacji.
Co mówią producenci:
- ABB w instrukcji wyłączników F 660: test funkcjonalny powtarzać co miesiąc;
- Schneider Electric odsyła do przepisów lokalnych (przywołuje brytyjską normę BS 7671, która przewiduje test co 6 miesięcy), a w trudnych warunkach środowiskowych zaleca test co miesiąc. Dla aparatów zależnych od napięcia sieci (np. RCBO iC60H) zaleca test co miesiąc niezależnie od warunków.
Najpewniej trzymać się instrukcji konkretnego aparatu, a gdy jej nie ma, testować raz w miesiącu. Po wciśnięciu TEST wyłącznik musi natychmiast przejść do pozycji „0”. Jeśli nie zadziała, wezwij elektryka, bo taki wyłącznik nie chroni.
Dlaczego różnicówka wybija
Wyłącznik 30 mA zgodny z PN-EN 61008 nie może zadziałać przy prądzie różnicowym do 0,5 IΔn (czyli do 15 mA), a musi zadziałać przy IΔn (30 mA) w czasie określonym normą. W przedziale 15–30 mA może zadziałać, ale nie musi. Dlatego wyłącznik wybija nie tylko przy jednej poważnej usterce, ale też wtedy, gdy sumują się małe upływy wielu sprawnych urządzeń z filtrami przeciwzakłóceniowymi.
Najczęstsze przyczyny:
| Objaw | Prawdopodobna przyczyna |
|---|---|
| wybija przy włączeniu konkretnego urządzenia (pralka, czajnik, piekarnik) | uszkodzona grzałka lub izolacja w tym urządzeniu |
| wybija po deszczu, przy mrozie lub wilgoci | woda w puszce lub gnieździe na zewnątrz, zawilgocony kabel w ziemi, oświetlenie ogrodowe |
| wybija przy natychmiastowym załączeniu, nawet bez odbiorników | połączenie N z PE za wyłącznikiem albo uszkodzona izolacja przewodu w ścianie |
| wybija losowo, częściej przy pracy wielu urządzeń | suma upływów urządzeń elektronicznych na jednej różnicówce |
| wybija od razu po montażu nowej pompy ciepła lub falownika | typ lub IΔn wyłącznika niezgodny z instrukcją urządzenia |
Połączenie przewodu neutralnego z ochronnym za wyłącznikiem to błąd montażowy. ABB w instrukcji F 660 wskazuje go jako pierwsze do sprawdzenia, gdy wyłącznik wybija od razu po uruchomieniu.
Jak znaleźć winny obwód – metoda odłączania
Możesz to zrobić sam, bez otwierania rozdzielnicy i bez narzędzi.
- Wyłącz wszystkie wyłączniki nadprądowe zasilane przez różnicówkę, która wybija.
- Załącz różnicówkę. Jeśli wybija od razu, mimo że wszystkie obwody są wyłączone, problem leży w samym aparacie albo w okablowaniu rozdzielnicy (np. N połączony z PE). To praca dla elektryka.
- Włączaj obwody pojedynczo, odczekując chwilę po każdym. Obwód, po którego włączeniu różnicówka wybija, jest podejrzany.
- W podejrzanym obwodzie wyjmij wszystkie wtyczki i włącz go ponownie. Jeśli różnicówka trzyma, winny jest któryś odbiornik. Wkładaj wtyczki po kolei, aż znajdziesz ten, przy którym wybija.
- Jeśli wybija bez żadnych odbiorników, usterka jest w przewodach, puszce, gnieździe lub oprawie na stałe (np. lampa zewnętrzna, gniazdo w garażu). To wymaga pomiaru rezystancji izolacji, więc wezwij elektryka.
- Gdy żaden obwód osobno nie wybija, a razem tak, prawdopodobnie sumują się upływy. Rozwiązaniem jest podział obwodów na więcej różnicówek albo RCBO na obwód. Decyzję podejmuje elektryk po pomiarach.
Nigdy nie mostkuj różnicówki i nie zastępuj jej zwykłym wyłącznikiem tylko dlatego, że „wybija”. Wybijanie to zwykle sygnał prawdziwej usterki.
Najczęstsze pytania
Czy mogę zostawić stare różnicówki typu AC?
Działają w zakresie, do którego zostały zaprojektowane. Przy urządzeniach z elektroniką mocy, takich jak falowniki, pompy ciepła, ładowarki czy płyty indukcyjne, typ AC może jednak nie wykryć upływu. Przy modernizacji rozdzielnicy lub podłączaniu takiego urządzenia warto przejść na typ A lub ten, którego wymaga instrukcja urządzenia.
30 mA czy 100 mA?
Ochrona uzupełniająca z pkt 411.3.3 i 411.3.4 normy wymaga wyłącznika o IΔn nie większym niż 30 mA: dotyczy to gniazd, oświetlenia w mieszkaniu i urządzeń ruchomych na zewnątrz. Wyłącznik 100 mA lub 300 mA tego wymagania nie spełnia. Gdzie taki aparat ma sens (np. jako zabezpieczenie nadrzędne), zdecyduje projektant.
Czy RCBO jest lepszy od RCCB?
Daje selektywność: usterka wyłącza jeden obwód, a nie pół domu. Ochrona przed porażeniem przy tym samym IΔn i typie jest taka sama.
Ładowarka ma „wbudowaną ochronę DC 6 mA”. Czy w rozdzielnicy wystarczy typ A?
Jeśli producent deklaruje wbudowany RDC-DD zgodny z IEC 62955, zwykle tak. Taki układ opisuje Easee: typ A wraz z RDC-DD daje ochronę równoważną typowi B. Sprawdź instrukcję montażu konkretnej ładowarki.
Źródła
- HD 60364-4-41:2017 – próbka normy (przedmowa, pkt 411.3.3 i 411.3.4), iTeh Standards
- Onninen – wyłącznik różnicowoprądowy w obwodach oświetleniowych (PN-HD 60364-4-41:2009 i 2017; typy AC/A/B; RCCB i RCBO)
- Kanlux – karta katalogowa KRD10-4 typu F (opis typów AC, A, F)
- ETI Polam – wyłączniki typu A vs AC, „elektro.info” 5/2025
- SMA – deklaracja producenta: falowniki zgodne z RCD typu A (2020)
- Easee – RCD Functional Description, Charge Max (RCD typu A + RDC-DD 6 mA DC, IEC 60364-7-722)
- Doepke / Voltimum – Heat pump installation, RCDs (typy F i B, zakaz typu F/B za typem A)
- Professional Electrician – The requirements for Type B RCD use in heat pump installations (Doepke, 2025)
- ABB – instrukcja montażu i obsługi wyłączników F 660 (test co miesiąc, połączenie N–PE)
- Schneider Electric FAQ – jak często testować RCD
- Schneider Electric FAQ – RCCB nie może zadziałać przy 0,5 IΔn
